חשיבות הבקרה הסביבתית וראשית התכנון

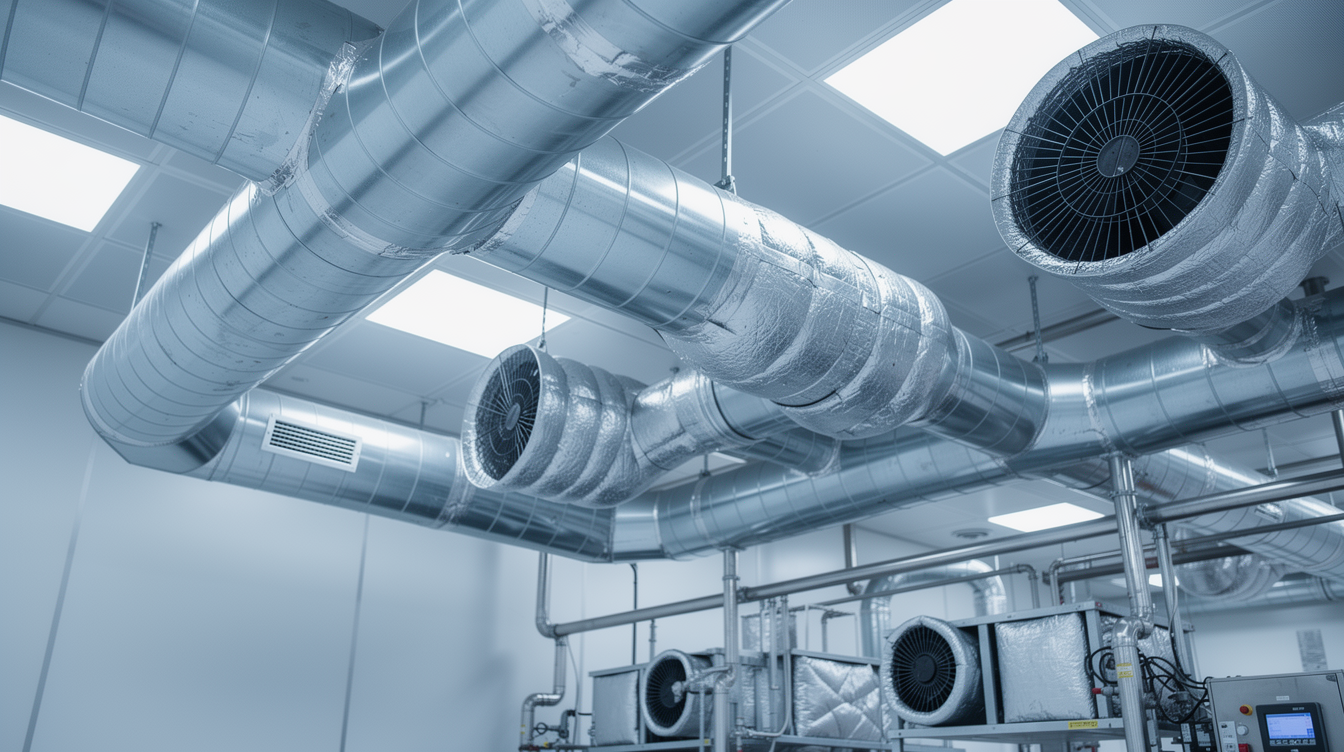

תכנון מקיף של מערכות HVAC לחדרים נקיים בסביבה פרמצבטית הוא אחד הגורמים המכריעים ביותר לבטיחות המוצר ולהגנה על המטופל. מערכות HVAC — חימום, אוורור ומיזוג אוויר — אינן רק תשתית נוחות; הן מהוות את קו ההגנה הראשון מפני חדירת חלקיקים, חיידקים ופטריות לאזורי הייצור הרגישים.
בתעשיית התרופות, כל חריגה מתנאי הסביבה המוגדרים עלולה לגרום לזיהום אצווה ייצור שלמה. מערכת HVAC מתוכננת כראוי שומרת על לחץ אוויר נכון, מסננת חלקיקים ומבטיחה שהאוויר המוכנס לחלל הניקיון עומד בדרישות ה-GMP. כל אלמנט בתכנון — ממיקום פתחי האספקה ועד גודל תעלות האוויר — משפיע ישירות על תוצאות הבדיקות הסביבתיות.
סיווג חללים ודרישות סינון אוויר
מפעלי ייצור פרמצבטי מחולקים לאזורים לפי דרגת ניקיון: החל ממרחבים כלליים ועד לחדרים נקיים בסיווג A המיועדים לפעולות הקריטיות ביותר. לכל סיווג מוגדרים מספר החלקיקים המותר למטר מעוקב ומספר החלפות האוויר לשעה. מסמך WHO Annex 8 מספק את הבסיס הרגולטורי לקביעת רמות הניקיון בייצור תרופות לא-סטריליות, ומשמש כנקודת מוצא לתכנון מערכות האוורור.
תפקיד מסנני HEPA ו-ULPA במערכות האוורור
מסנני HEPA מייעלים לסינון חלקיקים בגודל 0.3 מיקרון ומעלה ביעילות של לא פחות מ-99.97%. מסנני ULPA, הנדרשים לחדרים בסיווג גבוה במיוחד, מגיעים ליעילות גבוהה עוד יותר לחלקיקים קטנים יותר. זרימת האוויר בחלל יכולה להיות חד-כיוונית — בה האוויר זורם בקווים מקבילים ומסלק חלקיקים בצורה שיטתית — או טורבולנטית, המשמשת בחדרים בסיווג D ו-C שבהם דרישות הניקיון פחות מחמירות.
ניהול משטרי לחץ ומניעת זיהום צולב
עיקרון מפל הלחצים קובע שאוויר יזרום תמיד מאזור נקי יותר לאזור פחות נקי, ולא בכיוון ההפוך. כך נמנעת חדירת זיהום חיצוני לחדרי הייצור הרגישים. הפרש הלחץ בין חדרים סמוכים מנוהל בקפידה ומנוטר ברציפות.
כאשר מפעל מייצר מספר מוצרים שונים בו-זמנית, מניעת זיהום צולב בין קווי הייצור הופכת לאתגר מורכב. הפתרון הנפוץ כולל תאי מעבר (Airlocks) שיוצרים אזור לחץ ביניים בין שני חדרים. מסדרוני לחץ ושסתומי בקרה ממוקמים בנקודות המעבר בין האזורים ומאפשרים שליטה מדויקת בכיוון זרימת האוויר בכל עת.
בקרת טמפרטורה ולחות יחסית
| פרמטר | ערך נמוך מדי | ערך גבוה מדי |
|---|---|---|
| לחות יחסית | חשמל סטטי, פגיעה בחומרים רגישים | צמיחת מיקרואורגניזמים, קורוזיה |
| טמפרטורה | בעיות זרימה בתהליכים מסוימים | פירוק חומרים פעילים, אי-נוחות לצוות |
לחות גבוהה מדי יוצרת תנאים מיטביים להתפתחות חיידקים ועובש על משטחי הייצור. לחות נמוכה מדי מייצרת מטענים אלקטרוסטטיים שמושכים חלקיקים ועלולים לפגוע בחומרי אריזה ובמכשירים אלקטרוניים רגישים. הצוות העובד בחדרים הנקיים בלבוש מגן מלא נתון גם הוא לסביבה תרמית, ולכן הגדרת טמפרטורת עבודה ארגונומית היא שיקול לגיטימי בתכנון.
תהליכי הסמכה וולידציה למערכות האוויר
לפני הפעלה מלאה של מערכת HVAC בסביבה פרמצבטית, נדרשים שלושה שלבי אישור מסודרים. שלב ה-IQ (Installation Qualification) מאמת שהמערכת הותקנה בהתאם למפרטים. שלב ה-OQ (Operational Qualification) בודק שהמערכת פועלת כנדרש בתנאי תפעול שונים. שלב ה-PQ (Performance Qualification) מוכיח שהמערכת מספקת ביצועים עקביים לאורך זמן ובתנאי עומס אמיתיים. דרישות אלו מפורטות ב-EudraLex Annex 1, הנספח האירופי לייצור מוצרים רפואיים סטריליים.
ניטור רציף ואחזור נתונים
מערכות בקרה ממוחשבות (BMS או SCADA) מנטרות את פרמטרי האוויר באופן רציף ומפיקות התראות בזמן אמת במקרה של חריגה. כל אירוע מתועד אוטומטית ומשמש כראיה בתהליכי ביקורת רגולטורית. יכולת אחזור הנתונים ההיסטוריים מאפשרת לנתח מגמות ולזהות כשלים פוטנציאליים לפני שהם הופכים לאירועי חריגה מלאים.
התייעלות אנרגטית במערכות אוורור תעשייתיות
מערכות HVAC בחדרים נקיים פועלות ללא הפסקה, שבעה ימים בשבוע. צריכת האנרגיה שלהן מהווה חלק ניכר מעלויות התפעול של המפעל. גישות שונות מאפשרות לצמצם עלויות אלו מבלי לפגוע בתנאי הניקיון.
מנועי מאווררים עם בקרת תדר (VFD) מאפשרים לווסת את ספיקת האוויר בהתאם לצורך בפועל. מערכות החזרת חום (Heat Recovery) מנצלות את האנרגיה הגלומה באוויר היוצא לחימום האוויר הנכנס. האופטימיזציה של מספר החלפות האוויר לשעה נעשית על בסיס ניתוח נתוני ספירת חלקיקים בפועל, ומאפשרת לקבוע את הספיקה המינימלית הנדרשת לשמירה על סיווג הניקיון — ולא להסתפק בערכי ברירת המחדל השמרניים.
מה ההבדל בין חדר נקי סוג A לסוג D?
חדר נקי סוג A מיועד לפעולות הרגישות ביותר, כמו מילוי אספטי, ומצויד בזרימת אוויר חד-כיוונית ובסינון HEPA בלחץ גבוה. חדר סוג D הוא שלב הכניסה הבסיסי ביותר לאזורי הייצור המוגנים, עם דרישות ניקיון פחות מחמירות וזרימת אוויר טורבולנטית.
מדוע הפרש לחצים בין חדרים שכנים הוא עיקרון מחייב?
כאשר הלחץ בחדר הנקי גבוה יותר מהסביבה הסמוכה, כל פתיחה של דלת או חריץ גורמת לאוויר לזרום החוצה ולא פנימה. כך נמנעת חדירת חלקיקים וזיהומים מהאזורים הפחות נקיים אל תוך אזור הייצור המוגן.
האם ניתן לוולידט מחדש מערכת HVAC קיימת לאחר שינוי תהליך?
כן. כל שינוי מהותי בתהליך הייצור, בפריסת הציוד או בנפח הייצור מחייב ביצוע וולידציה חוזרת, לפחות בשלב ה-PQ. במקרים מסוימים נדרשת גם בחינה מחדש של ה-OQ אם השינוי משפיע על דפוסי זרימת האוויר.
מה הקשר בין לחות יחסית לזיהום מיקרוביאלי בחדר הנקי?
לחות יחסית גבוהה מ-60% יוצרת סביבה נוחה לצמיחת עובש וחיידקים על משטחים ובתוך תעלות האוויר. שמירה על רמת לחות בין 30% ל-55% מקטינה משמעותית את הסיכון לזיהום מיקרוביאלי ומשמרת את שלמות החומרים הפעילים.
